L’ÉQUILIBRAGE, LE SECRET D’UNE INSTALLATION PERFORMANTE
Une installation est toujours constituée de plusieurs tronçons ayant chacun différentes pertes de charges et différents besoins de débits.
Un circuit bien équilibré vous garantit la performance de votre installation en délivrant les débits d’eau glacée adéquats à chaque échangeur, afin de garantir la puissance fournie ou le confort des occupants.
A contrario, un circuit mal équilibré va engendrer une mauvaise distribution de la température, un vieillissement précoce des organes, générer des bruits fluidiques.
Pourquoi l’équilibrage hydraulique ?
Pour distribuer correctement la puissance et la température

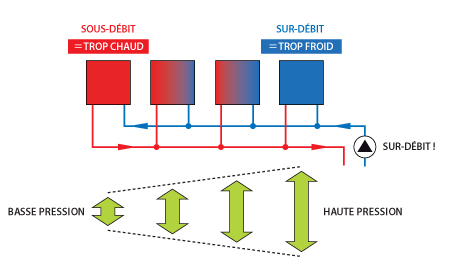

Une installation qui n’est pas correctement équilibrée, c’est…
- Les circuits proches de la pompe qui reçoivent une forte pression générant des sur-débits.
- A l’opposé, les circuits éloignés qui reçoivent une faible pression provoquant des sous-débits.
- La mauvaise répartition des débits qui se répercute sur les températures ambiantes des locaux.
- Dans ce type d’installation, une pompe qui travaille de façon permanente en sur-débit.
Pour éviter la surconsommation des pompes
La pompe représente 15 à 20 % de la consommation d’une installation
- Sans équilibrage = surdimensionnement des pompes
- Équilibrage = pompe optimisée = coût maîtrisé
Pour la durée de vie du matériel
Un mauvais équilibrage, c’est…
- L’érosion des raccords et des échangeurs
- L’encrassement modifiant les pertes de charges
- L’augmentation des contraintes mécaniques
- L’augmentation du nombre de cycle du moteur des vannes
- Le vieillissement prématuré du moteur des pompes
POSÉ, C’EST RÉGLÉ
Des vannes d’équilibrage manuelles traditionnelles nécessitent un appareil de mesure électronique et, selon la méthode d’équilibrage, au moins deux passages de l’opérateur par vanne. Ces vannes manuelles traditionnelles demandent donc du temps et des opérateurs qualifiés.
Les vannes d’équilibrage automatiques AUTOFLOW® ne requièrent aucun réglage. Une cartouche calibrée au débit demandé maintient automatiquement ce débit, quelles que soient les variations de débit des autres parties de l’installation. L’installation de vanne d’équilibrage AUTOFLOW® garantit ainsi le meilleur confort sans gaspillage d’énergie.
Cette vanne AUTOFLOW® révolutionne l’équilibrage en le rendant simple à mettre en œuvre.
Principe de fonctionnement

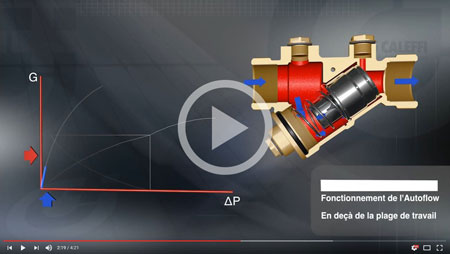

L’élément régulateur de ces dispositifs est constitué d’un piston et d’un cylindre qui présentent comme sections de passage du fluide des ouvertures latérales en partie à géométrie fixe, en partie à géométrie variable. Ces ouvertures sont contrôlées par la poussée du fluide sur le piston qui s’oppose à un ressort à spirale taré, pour garantir ainsi le bon débit. Les AUTOFLOW sont des régulateurs automatiques à hautes performances. Ils peuvent réguler les débits choisis avec des tolérances très réduites (environ 10%) et peuvent être utilisés dans une plage de travail très étendue.
Dans ce cas le piston reste en équilibre sans comprimer le ressort et laisse au passage du fluide la plus grande section libre disponible. En pratique, le piston agit comme un régulateur fixe et, par conséquent, le débit qui traverse l’AUTOFLOW ne dépend que de la pression différentielle.
Si la pression différentielle se trouve dans la plage de travail, le piston comprime le ressort et permet d’obtenir une section de passage libre suffisante pour l’écoulement régulier de débit nominal pour lequel l’AUTOFLOW® a été conçu.
Dans cette situation, le piston comprime totalement le ressort et ne laisse donc que l’ouverture à géométrie fixe pour le passage du fluide. Comme dans le premier cas, le piston agit ici comme un régulateur fixe. Le débit qui traverse l’AUTOFLOW® ne dépend donc que de la pression différentielle.
Une gamme complète proposée par GFI

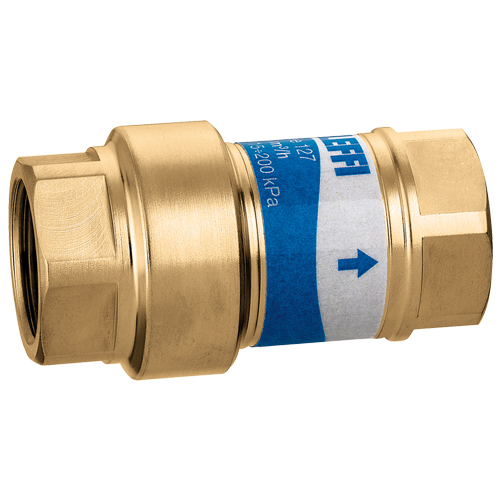

127 AUTOFLOW®
Stabilisateur automatique de débit, compact
Raccords : 1/2″ à 2″
Pmax. : 16 bar
Température de service : 0 à 100°C
Glycol maxi: 50%.
Champ de fonctionnement Δp: 15 à 200 kP
Plage de débit : 0,085 à 11,0 m3/h

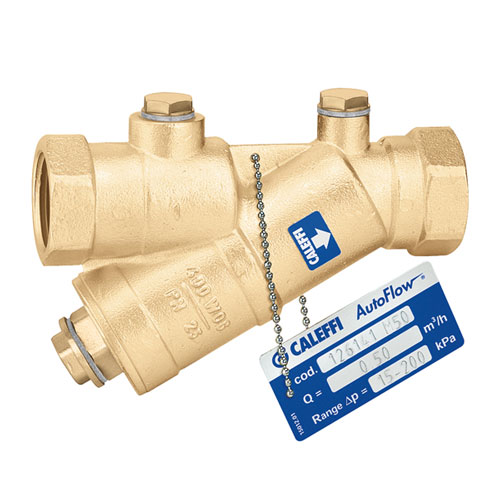

126 AUTOFLOW®
Stabilisateur automatique de débit avec prises de pression/température et robinet de vidange
Raccords : 1/2″ à 2″
Pmax . : 25 bar.
Température de service : 0 à 100°C
Glycol maxi : 50%.
Champ de fonctionnement Δp : 15 à 200 kPa.
Plage de débit : 0,12 à 11,0 m3/h
103 AUTOFLOW®
Stabilisateur automatique de débit à brides
Raccords : DN65 à DN150
Pmax. : 16 bar
Température de service : -20 à 110°C
Glycol maxi : 50%.
Champ de fonctionnement Δp : 22 à 220 kPa
Plage de débit : 9 à 122 m3/h.
Retrouvez les stabilisateurs automatiques de débit AUTOFLOW dans notre Catalogue Fluides Naturels – Froid Industriel. Pour plus d’informations, consultez le guide d’équilibrage CALEFFI sur www.caleffi.com.
