Afin de répondre à l’utilisation croissante des fluides naturels, conséquence de la F-gas et de l’élimination progressive de fluides frigorigènes à fort PRP, SCM Frigo propose les groupes monoblocs carrossés CUBO2 équipés de compresseurs CO2 transcritique pour des installations de réfrigération de petites à moyennes puissances.

Les groupes CO2 CUBO2 sont équipées de compresseurs avec une large modulation de la puissance frigorifique permettant une flexibilité de fonctionnement et une plage d’utilisation importante allant de -15 à +35°C de température d’air extérieur.

Une conception compacte pour une installation et un entretien faciles

Les groupes de condensation CUBO2 s’intègrent facilement au bâtiment grâce leur compacité et leur empreinte au sol minimale. Ils sont destinés à tous types d’installations extérieures murales ou de toiture.

Le gaz cooler est composé d’une batterie composée de tubes cuivre et ailettes aluminium associée à des moto-ventilateurs à commutation électronique EC. L’implantation des compresseurs dans un compartiment isolé sur toutes ses faces et séparé du flux d’air participe aussi à l’optimisation du niveau sonore.

Gage de qualité et de sécurité, les lignes d’aspiration et liquide sont composées de cuivre et raccords K65.

Les panneaux facilement démontables simplifient l’accès aux compartiments compresseurs et électriques lors de la mise en service et des opérations de maintenance. Avec leur régulation embarquée Carel, les paramètres du CUBO2 sont surveillés en permanence. Le disjoncteur principal et l’interrupteur sectionneur fournis en standard contribuent également à la sécurité des interventions.

Les groupes  CUBO2 répondent aux exigences de la directive EcoDesign 2018 et à la directive DESP.

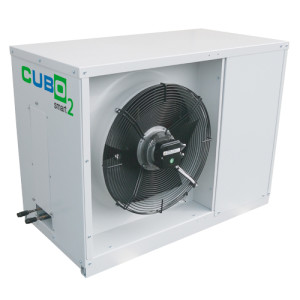

Cubo 2 Smart

IMG_BISF_CUBO2smart_A

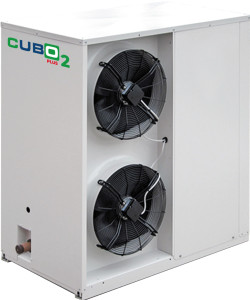

Cubo 2 Plus

IMG_BISF_CUBO2plus-2fans_A

 Cubo2 Smart :

  • Compresseurs hermétiques rotatifs Toshiba avec variateur de vitesse Carel pour une régulation de la vitesse de rotation de 25 à 100 tr/s : unités mono-compresseur pour les applications MT et bi-compresseurs pour les applications LT (open flash)
  • 2 réservoirs de liquide montés en parallèle avec soupape 80 bar
  • Ligne liquide avec filtre déshydrateur et voyant de liquide
  • Vannes de charge CO2 et pressostat de sécurité HP
  • Pressions maximales de 120 bar (coté HP) et 80 bar (coté BP)

Application moyenne température :

  • 4 modèles UMTT MTDX
  • Plage de puissance à pleine charge de 2,6 à 8,2 kW à température d’évaporation -10°C et température ambiante +32°C

Application basse température :

  • 3 modèles UMTT BTDX
  • Plage de puissance à pleine charge de 2,9 à 6,6 kW à température d’évaporation -35°C et température ambiante +32°C

Options disponibles :

  • Kit adiabatique pour un fonctionnement jusqu’à une température ambiante de +40°C et recommandé lorsque la température extérieure peut dépasser les +35°C
  • Version condensation à eau

Retrouvez les groupes Cubo2 Smart dans l’offre de mono et multisplits de réfrigération CO2 GeneSys CO2, élaborée par la GFI pour vous simplifier la définition de vos projets de petites puissances (moins de 10kW).

Cubo2 Plus :

  • Compresseur à pistons semi-hermétique Bitzer ou Dorin associé à un variateur de fréquence de 30 à 60 Hz ou 40 à 60 Hz selon les modèles
  • 2 ou 4 moto-ventilateur EC selon les modèles
  • Pressions maximales de 120 bar (coté HP) et 60 bar (coté BP)

Application moyenne température :

  • 10 modèles UMT MTDX
  • Plage de puissance à pleine charge 5,7 à 28,7 kW à température d’évaporation -10°C et température ambiante +32°C

Application basse température :

  • 4 modèles UMT BTDX
  • Plage de puissance à pleine charge 1,6 à 9 kW à température d’évaporation -35°C et température ambiante +32°C

Options disponibles :

  • Variateur de fréquence pour les modèles basse température
  • Kit adiabatique pour un fonctionnement jusqu’à une température ambiante de +40°C et recommandé lorsque la température extérieure peut dépasser les +35°C
GFI accompagne ses clients dans leur première installation de groupe transcritique par une assistance à la mise en service obligatoire. Pour plus d’informations, consultez les pages catalogue des groupes Cubo2 ou contactez votre référent GFI !
