Groupes CO2 QuietCO2OL Solutions

RESPECT DE L’ENVIRONNEMENT & DURABILITÉ

• CO2 avec un potentiel de réchauffement global (PRP) très faible
• CO2 non soumis aux restrictions de la directive européenne F-Gaz

optimisation d’énergie

• Contrôle de la puissance avec un compresseur opérant à vitesse variable
• Unité mono-compresseur pour les applications MT
• Unité bi-compresseurs pour les applications LT (open flash)
• Conformité aux exigences de la directive EcoDesign 2018

FAIBLE NIVEAU SONORE

• A partir de 37 dB(A) à 10 m
• Compresseur avec faible transmission de vibration

multi-Évaporateurs

• Compresseur opérant à vitesse variable
• Disjoncteurs pour alimenter un ou plusieurs évaporateurs

GAMME DE PUISSANCE COMPLÈTE EN POSITIF ET NÉGATIF

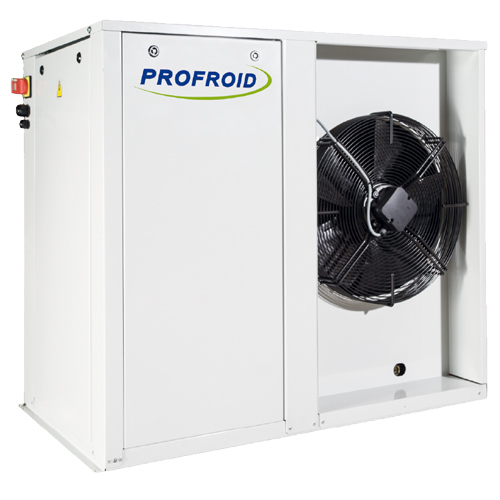

Les groupes de condensation QuietCo2OL sont conçus pour une PMS (Pression Maximum de Service) de 80 bar. Cette conception présente l’avantage, en cas de panne (arrêt du compresseur) synonyme de remontée rapide en pression, de ne pas nécessiter de « dispositif d’urgence » tel un groupe de maintien de pression.

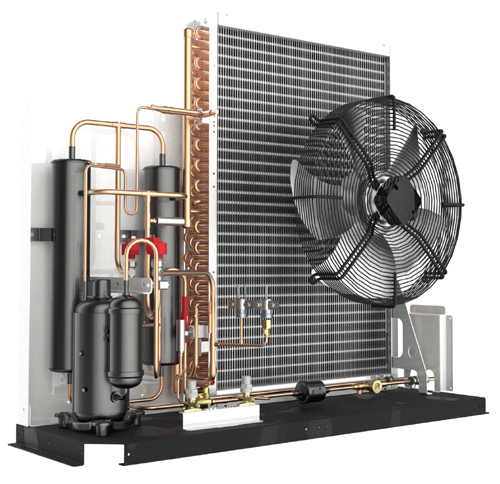

Comme la plupart des groupes de condensation (transcritiques) CO2 de petites puissances annoncés sur le marché, les groupes de condensation QuietCo2OL sont développés sur le même package technologique conçu par Carel. Cette solution appelée HECU consiste en l’association :

• d’un compresseur hermétique rotatif CO2 Toshiba ou GMCC,
• de son variateur de vitesse obligatoire Carel pour une régulation de la vitesse de rotation de 25 à 100 tr/s,
• du ou des détendeurs électroniques (HP et flashgas),
• et d’un régulateur pilotant l’ensemble de ces organes pour garantir que le compresseur restera à tout moment dans son enveloppe d’application.

Pour compléter ce package, qui définit et constitue les composants majeurs du groupe de condensation, les QuietCo2OL sont équipés de ventilateurs à vitesse variable (moteurs EC) permettant au gaz cooler (condenseur à air) d’être plus performant et mieux adapté à la variation de puissance.

2 ou 3 réservoirs liquides montés en parallèle  de catégorie 1 conforme à la DESP 2014/68/EU, non pourvus de soupape de sécurité (celles-ci sont à définir selon la PMS du composant le plus faible sur l’installation), une ligne liquide intégrant filtre déshydrateur et voyant liquide, des vannes de charge CO2, un pressostat de sécurité HP, un disjoncteur principal et interrupteur sectionneur monté en façade viennent complétés l’équipement standard des groupes QuietCo2OL.

Gamme MT (moyenne température d’évaporation)

• 4 modèles
• Plage de température d’évaporation : -20 à +5°C
• Plage de puissance à pleine charge 2,7 à 8,2 kW à température d’évaporation -10°C et température ambiante +32°C

Gamme BT (basse température d’évaporation)

• 2 modèles
• Plage de température d’évaporation : -34 à -18°C
• Plage de puissance à pleine charge 2,4 à 5,3 kW à température d’évaporation -32°C et température ambiante +32°C

Les limites de fonctionnement sont de -30°C à +43°C de température ambiante.

Les groupes QuietCo2OL sont également disponibles en version condensation à eau. Pour plus d’informations, consultez les pages catalogue des groupes QuietCo2OL ou contactez votre référent GFI !

Retrouvez également les groupes QuietCo2OL dans l’offre de mono et multisplits de réfrigération CO2 GeneSys CO2, élaborée par la GFI pour vous simplifier la définition de vos projets de petites puissances (moins de 10kW).
