La compression parallèle Solutions

Nous parlerons donc ici de machines frigorifiques transcritiques, dans lesquelles le rejet de chaleur vers l’extérieur peut s’opérer, en cas d’ambiance chaude,  au-dessus du point critique du R744 (31°C, 72barg). Cela veut dire que nous sommes au-delà de toute capacité de condensation, contrairement à un système HFC.

Autrement dit, une partie de l’année, l’échangeur extérieur (Gas Cooler) ne peut pas supprimer “le fluide”, mais simplement refroidir le CO₂ supercritique refoulé par les compresseurs MT (figure 1).

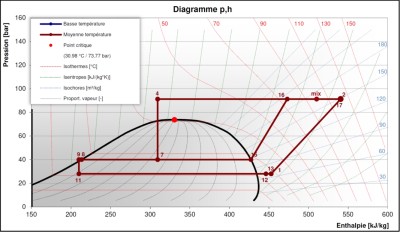

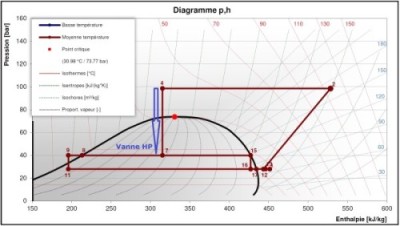

Afin de contrôler les forts niveaux de pression induits et transformer ces gaz refroidis en liquide, une vanne-détendeur (vanne HP) est installée entre cet échangeur et le réservoir. Elle alimente le réservoir en un mélange liquide et vapeur.

Ces vapeurs s’accumulent donc dans le réservoir, tout comme le CO₂ liquide.

Ce dernier repart vers les postes froids, les détendeurs électriques contrôlant le débit masse nécessaire à la production de froid, sur la base du point de consigne de surchauffe. Une fois évaporée, ce débit de CO₂ revient à l’aspiration des compresseurs MT, y est comprimé et refoulé vers le Gas Cooler.

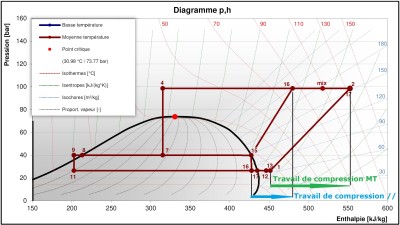

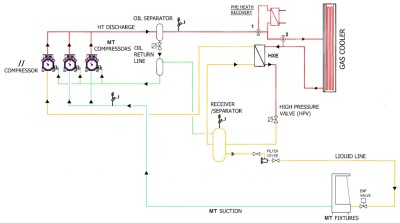

De l’autre côté, en partie haute du réservoir, les vapeurs de R744 produites par la vanne HP, sont évacuées afin de ne pas s’accumuler dans le réservoir. Ce débit est détendu par un second détendeur électrique (vanne flash-gaz) vers l’aspiration des compresseurs MT, pour y être aussi comprimé et refoulé vers le Gas Cooler (Figure 1).
