Une production d’eau chaude 100% gratuite qui colle au besoin !

Le module de récupération de chaleur BOOSTHERM™ permet d’exploiter une source de chaleur disponible sur les centrales frigorifiques pour produire de l’eau chaude sanitaire ou de préchauffage. Le BOOSTHERM™ accroît ainsi l’efficacité énergétique du système avec une production d’eau chaude 100% gratuite.

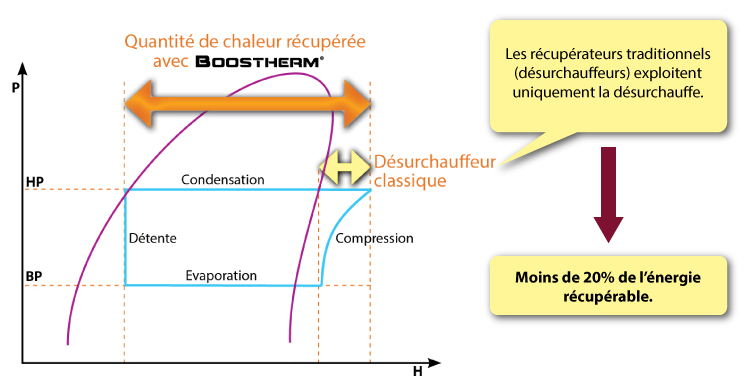

Jusqu’à 100% de l’énergie peut être récupérable !

Graphe-Boosterm-_1

BOOSTHERM™ peut chauffer jusqu’à 7 fois plus d’eau qu’un simple désurchauffeur.

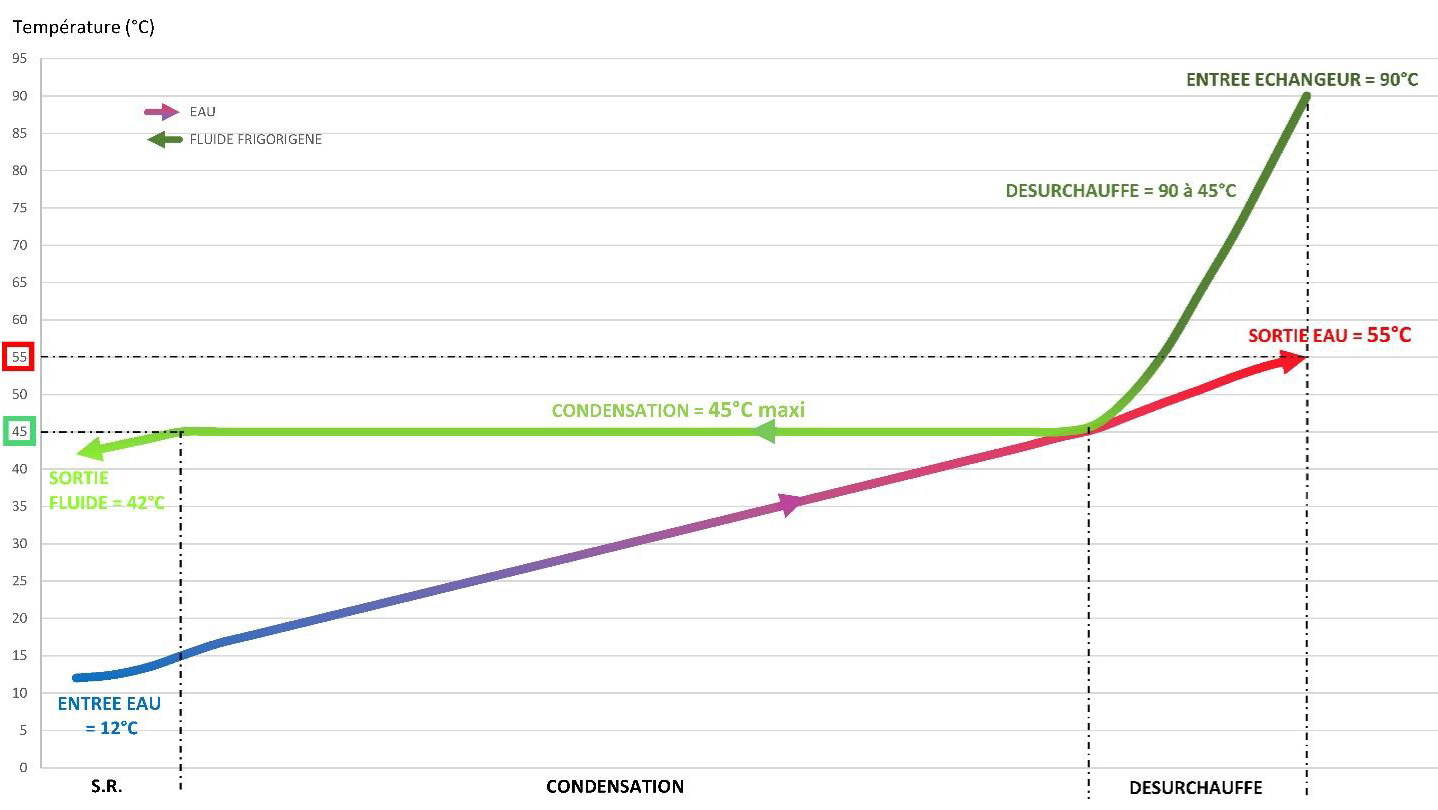

Une température d’eau chaude supérieure à la température de condensation.

Boostherm

Seule la récupération totale contre-courant permet une température d’eau supérieure à la température de condensation.

Quand la totalité de l’eau est préchauffée, sa température ne permet plus de condenser le fluide dans le récupérateur. Le système passe alors en mode « désurchauffeur ». La régulation électronique actionne le condenseur de l’installation. En fonction de la température ambiante et des caractéristiques du fluide, l’échangeur récupère une partie de la chaleur et porte l’eau à une température plus élevée (jusqu’à 65°C et plus). La chaleur résiduelle est évacuée par le condenseur.

Une récupération de chaleur qui s’adapte aux besoins.

Les systèmes frigorifiques, unités multi-compresseurs, compresseur à variation de vitesse, adaptent leur puissance à la demande froid qui est très variable tout au long de l’année.

Il est donc essentiel de déployer une régulation efficace et maitrisée afin de concilier performances frigorifiques et besoin de récupération de chaleur.

Les puissances en jeu sont en effet souvent trop importantes pour pouvoir installer un système de récupération totale de chaleur directement sur le refoulement des compresseurs.

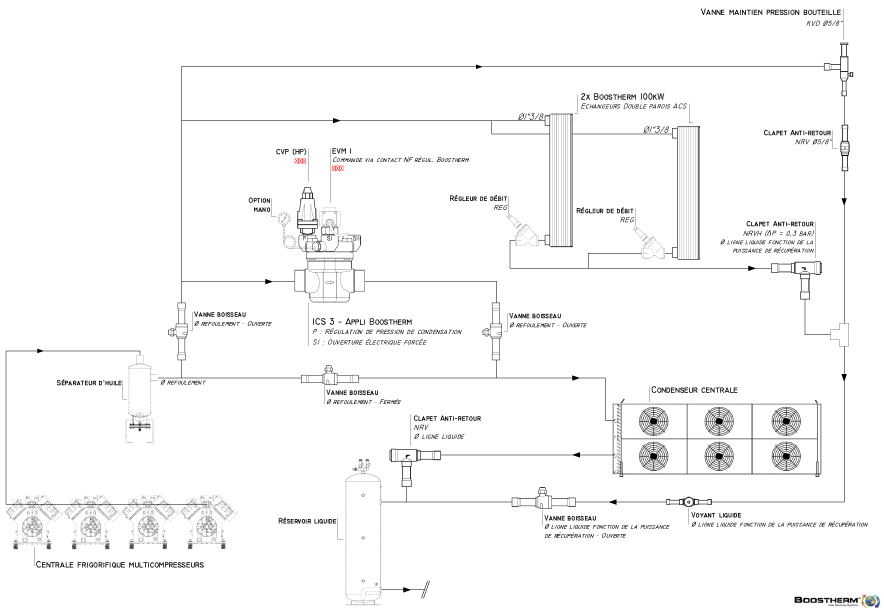

Montage régulation de puissance


Descriptif de l’ensemble récupérateur de chaleur avec délestage

Le système de récupération de chaleur est inséré sur le circuit de refoulement de la centrale frigorifique.

Lorsque que la puissance de condensation de la centrale est supérieure à la puissance nominale du module de récupération de chaleur, le refoulement de la centrale frigorifique doit être équipé d’un dispositif de dérivation des gaz chauds.



CYCLE 1 : Récupération de chaleur par condensation dans le récupérateur.

Tant que le ballon de stockage n’est pas complètement chargé à 55°C, une partie des gaz chauds sont déviés vers le récupérateur de chaleur BOOSTHERM™ et sont condensés pour obtenir une puissance de récupération maximum.

La déviation des gaz chauds est réalisée par la vanne modulante équipée d’un pilote différentiel réglé pour maximiser le débit dans l’échangeur BOOSTHERM™.
Lorsque la centrale est en modulation de puissance, il est possible que 100% de la puissance de condensation soit exploitée pour la production d’eau chaude

CYCLE 2 : Désurchauffe.

Quand le ballon est chargé (température de retour récupération de chaleur supérieure à 35°C) les ventilateurs du condenseur sont activés. Le pilote différentiel optimise toujours le débit pour maximiser l’apport de chaleur sur le module  BOOSTHERM™.
Le pilote pressostatique permet de maintenir une pression de condensation correcte, même en période de température extérieure basse.

Un régulateur de pression aval viendra compléter le montage afin de maintenir un niveau de pression constant dans le réservoir liquide dans le but d’alimenter les détendeurs en liquide quelque soient les conditions de fonctionnement.

L’ensemble se compose des éléments suivants :

  • Vanne de régulation HP du type Danfoss ICS, comportant 3 pilotes :

•  Pilote de régulation de pression différentielle pour la déviation des gaz chauds quand le récupérateur fonctionne en mode condensation sur le circuit principal de l’ICS (type CVPP(HP).
•  Pilote de régulation de pression de condensation (type CVP(HP)).
•  Pilote à ouverture électrique forcée (électrovanne) quand la récupération de chaleur n’est plus active.

  • Vanne de régulation de pression réservoir aval de type Danfoss ICS, comportant un pilote CVC. Cette vanne sera installée au-dessus de tout niveau de liquide de l’installation frigorifique.
  • Clapets anti-retour amont/aval condenseur à air.
  • Vannes de by-pass du dispositif de déviation des gaz chauds complémentaires.

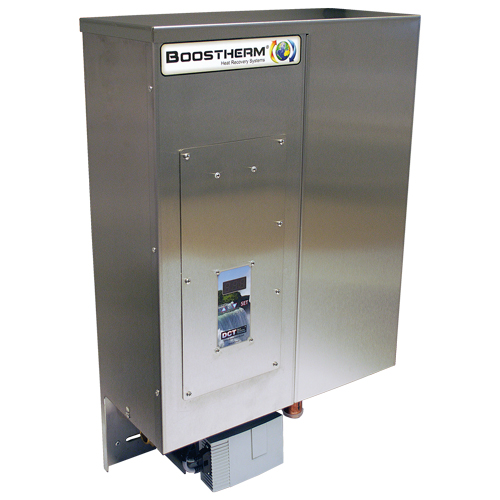

 Modules de récupération de chaleur BOOSTHERM™ 5 kW à 100 kW.

  • Un coffret inox.
  • Un échangeur de chaleur à plaques brasées à double paroi entre le fluide frigorigène et l’eau de process, dimensionné pour assurer une condensation complète en utilisant le retour prélevé en bas de ballon pour une puissance thermique maximale.
  • Un dispositif de commande en fonction de la température de l’eau en entrée d’échangeur.
  • Un capteur HP de sécurité commandant l’électrovanne du dispositif de déviation des gaz chauds en cas de disfonctionnement. Ce capteur sera réglé à une valeur inférieure au pressostat de sécurité HP de la centrale frigorifique associée.
  • Un circulateur ACS à variation de débit et 2 vannes + filtre tamis en entrée de système en attente pour le raccordement hydraulique.
  • Un dispositif de régulation électronique du débit d’eau assurant une température réglable en sortie d’échangeur.

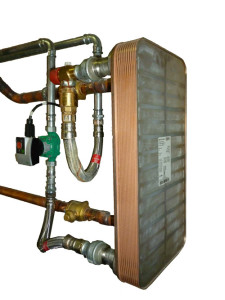

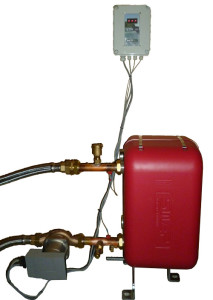

Kit de récupération de chaleur DWV ou SWV de 150 kW à 600kW

Kits à monter pour centrale frigorifique :

  • Échangeur double peau haute pression isolé (Pression de service max 41bars) : modèle DWV récupération ACS

ou

  • Échangeur simple peau haute pression isolé (Pression de service max 30bars) : modèle SWV récupération pour primaire
  • Coque isolation d’échangeur.
  • Circulateur à vitesse variable avec protection thermique interne.
  • Régulation électronique à auto-apprentissage (pas de réglage) avec variation de vitesse de la pompe, fonction hors gel, consigne réglable, fonction stand-by, purge automatique…
  • Coffret électrique IP44 comprenant la carte de régulation.
  • Alimentation : 230V-50Hz 2A max permanente (3G1,5) + signal demande de froid (2G1,5).
  • Protection sur carte électronique : 160mA

Packages de récupération de chaleur GMS

Packages complets pour Super / Hypermarchés.

  • Échangeur haute pression simple paroi (SW) + support.
  • Circulateurs basse consommation à moteur EC.
  • Vannes thermostatiques et accessoires de raccordement.
  • Ballon tank in tank chauffage + ECS Accessoires hydrauliques.
  • Aérotherme(s), circulateurs et accessoires.
  • Coffret électrique de régulation

Nous consulter pour la réalisation des dimensionnements.


A savoir :

CEE : phase 4 !

La quatrième phase du dispositif des CEE a démarré le 1er janvier 2018 et durera 3 ans et impose pour les fiches de récupération de chaleur de fournir des notes de dimensionnement.

Notre partenaire BOOSTHERM™ propose aux installateurs de prendre en charge sous conditions la gestion complète des dossiers C2E à savoir :

  • Réalisation de la note de dimensionnement
  • Offres de rachat des C2E par un obligé de 1° ordre
  • Préparation des attestations sur l’honneur et suivi du dossier jusqu’au règlement de la prime au bénéficiaire.






A suivre :

La fiche BAT-TH-139 sur la récupération de chaleur sur groupe de production de froid est en cours de révision sur le second semestre 2018.

Secteur d’application : Bâtiments tertiaires existants : locaux de distribution alimentaire de produits frais au public, tels qu’hypermarchés, supermarchés, petits magasins alimentaires.
