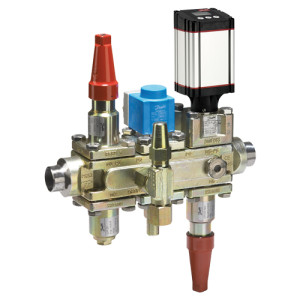

Les stations de vannes ICF, produits de la gamme Flexline™ vous permettent de remplacer votre panoplie de vannes classique par un seul élément et deux soudures. Elles offrent des gains de temps considérables depuis la conception et jusqu’à l’entretien de l’installation, tout en garantissant une meilleure flexibilité et une efficacité accrue.

UNE SOLUTION compacte, flexible et POLYVALENTE

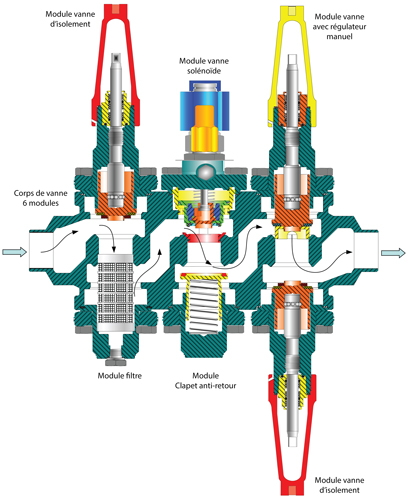

La conception des stations de vannes ICF est basée sur un concept de plate-forme modulaire où la flexibilité est le maître mot. La station de vanne ICF est une véritable solution Plug & Play, qui regroupe sur un même corps  (4 ou 6 modules) jusqu’à 6 fonctions maximum :

  • Module de vanne d’isolement,
  • Module pour vanne avec régulateur manuel,
  • Module filtre,
  • Module vanne solénoïde,
  • Module détendeur électronique,
  • Module ouverture manuelle,
  • Module clapet anti-retour,
  • Module vanne clapet,
  • Module vanne motorisée,
  • Module raccord à soudure externe ou couvercle.

Les orifices latéraux permettent d’ajouter les fonctions de voyant liquide, sonde de température ou de pression, manomètre, vidange et dérivation.

Les stations de vannes ICF sont conçues pour les fluides frigorigènes basse et haute pression et peuvent être utilisées dans les conduites de liquide, les conduites d’injection au compresseur et les conduites de gaz chauds. Elles sont compatibles avec tous les fluides frigorigènes non inflammables courants : R744 (CO2), R717 (NH3) et HFC. Elles sont disponibles pour des diamètres DN15, DN20, DN25, DN32 et DN40. Elles permettent une pression de service maximale de 52 bar ainsi qu’une large plage de températures (–60 °C à +120 °C).

IMG_ICF-Flexline-Complet_B GFI_ICF-25-6-3B_Cut-away

UNE SOLUTION ÉCONOMIQUE ET FACILE À METTRE EN ŒUVRE

2 soudures seulement et c’est opérationnel !

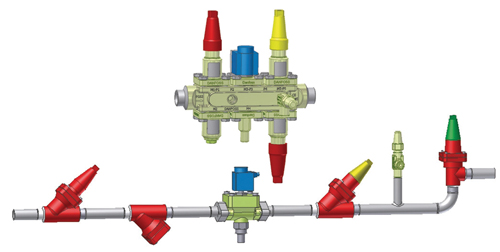

Contrairement à une panoplie de vannes classique pouvant représenter jusqu’à douze soudures, la solution ICF n’en comporte que deux et vous offre plus de fonctionnalités tout en réduisant la chute de pression.

IMG_JHDA_ICFPrincipe_A

Temps d’installation réduit de 80%

Les stations de vannes ICF sont livrées assemblées avec leurs modules fonctions. Il n’est pas nécessaire de démonter les fonctions avant de réaliser les 2 soudures de raccordement de la station avec les tuyauteries. De plus, l’encombrement faible de la station de vannes ICF réduit le besoin et la  mise en place d’isolation thermique.

2 fois moins de temps pour la maintenance

Le concept modulaire sans bride permet un entretien rapide et facilite les éventuelles mises à niveau ou remplacements des fonctions. Une purge rapide et efficace réduit le temps de maintenance. Le faible volume interne minimise la perte de fluide frigorigène pendant l’intervention.

La qualité des produits DANFOSS à votre service

Avec plus de 25 000 installations dans le monde, les stations de vannes ICF couvre 90 % des applications avec seulement quatre configurations de base et offre un choix de plus de 50 combinaisons.
La sélection des vos stations de vannes ICF est facilité par l’outil Danfoss Coolselector®. La mise à disposition des schémas  3D des stations de vannes ICF simplifie la conception de votre installation.
Toutes les stations de vannes ICF partagent les mêmes pièces détachées que le reste de la gamme Flexline™.

Retrouvez la gamme de stations de vannes ICF Flexline™ dans le catalogue page 1-63  ! Plus d’information sur www.danfoss.fr !
